원심 Pump의 배관 Line에서 일어나는 양정손실을 정확히 산출하기란 대단히 복잡하고 어려운 일이다. 그러나 실제 배관에서의
손실양정은 예상외로 크기 때문에 손실양정은 필히 고려하지 않으면 안된다.
손실양정의 계산방법으로 DARCY의
방정식, MOODY 선도, COLEBROOK식, BLASIUS식등을 이용하여 개략적으로 계산이 가능하나 실제와 약간의
차이는 있다.

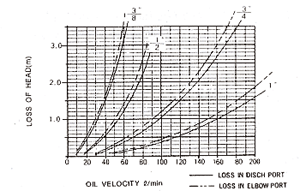

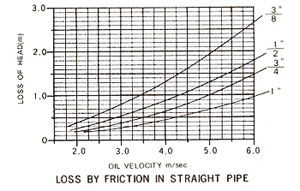

아래의 선도는 이들의 식을 근거로하여 산출된 값에 경험값을 보정하여 작성된 선도이다.
<하기표 참조>
Pump 선정시 아래선도에
의하여 구해진 총손실양정을 실제양정에 합산하여 총양정을 구한 다음 총양정 Pump 성능곡선의 교점을 찾아내 실제 토출량을
구할 수 있다.
그러나 이런 값들은 Oil의 종류, 점도, 온도, Pipe 내 표면의 거칠기, Pipe의 형상, Valve의 종류등에
따라 다소 변화된다.
