오일 공급방식 |
|
윤활급유방식에는 크게 나누어 정량식과 저항식이 있으며 각자 시스템에 따라 펌프와 분배변이 다르므로 적용하고자 하는 기계장치의
특성에 맞춰 바른 선택을 하여 적절한 윤활관리를 하여 주십시오.

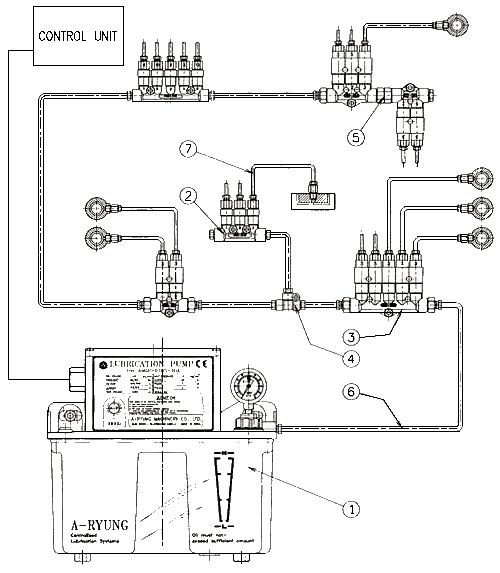

정량식 급유 System
정량식 시스템은 정량식 펌프(AMGP-01NS, 01AF-T03-T, 01N, 02N, 03, 05 Series)와 정량
분배변(ARD-340, 350, PVO Series)과 조합하여 사용되며 이 시스템은 정량의 윤활유를 계량하여 일정하게
공급하는 방식입니다.
정량 분배변의 토출량은 Adjust Nipple에 의하여 결정되며 Adjust Nipple에 각인된 번호가 클수록 토출
유량은 증가됩니다.
정량 분배변은 Venting valve가 내장된 펌프와 조합되어 간헐적으로 급유개소에 정량의 윤활유를 압송합니다.
정량급유방식의 원리는 펌프가 동작을 하면 확보된 정량의 윤활유를 토출하고 펌프가 정지하게 되면 Venting Valve가
작동하여 배관내의 압력을 제거하면 배관내의 압력이 내려갔을 때 다음의 토출에 준비하여 정량의 윤활유를 확보하고 다시 펌프가
동작을 하면 토출이 이루어지는 방식입니다.
정량식 분배변과 조합하여 사용하기 위해서는 Pump에 필히 Venting valve가 부착되어야 하며 Pump의 동작은
간헐적으로 동작해야 합니다. 펌프가 연속적으로 동작하게 되면 관내의 압력이 빠지지 않아 정량분배변이 다음동작을 할 수
없습니다.
펌프를 간헐적으로 동작시키기 위해서는 펌프 자체에 Controller가 내장된 Type을 사용하거나 기계측의 Controller와
연결하여 사용하십시오. |
 |
NO | PART
NAME |
1 | PUMP
UNIT |
2 | LINE
FILTER (ALF-8) |
3 | DISTRIBUTOR(DB) |
4 | DISTRIBUTOR(VB) |
5 | TEE(KD) |
6 | FLOW
UNIT(AJB, ASA) |
7 | MINE
PIPE(Ø6) |
8 | BRANCH
PIPE(Ø4) |
|

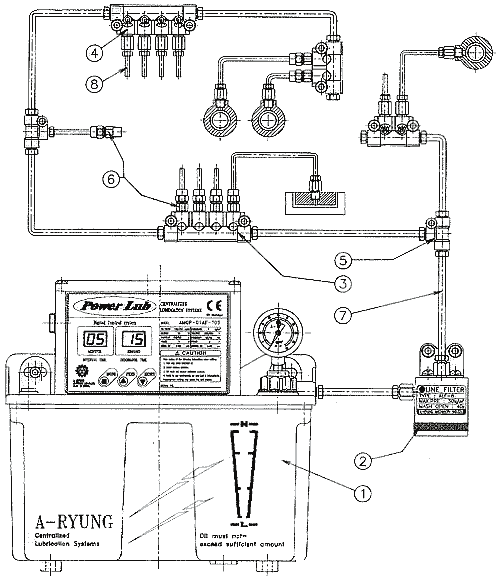

저항식 급유시스템
저항식 시스템으로는 비례식 펌프(AMGP-01A, 01M Series)와 연속 급유식 펌프(AMLA Series)가 있으며
펌프에서 공급된 윤활유를 각 분배변(VB, DB)의 조절변 또는 Flow unit(ASA, AJB)로 저항을 발생시켜
저항의 강, 약에 의해 윤활유를 비례 또는 조정하여 공급하는 시스템입니다.
각 토출구의 유량은 펌프의 토출량에 의해 결정되고 그 유량은 분배변을 통해 각 급유 개소로 공급하게 됩니다.
Flow unit(분류번호00~4)는 분배변과 조합되는 AJB Type과 급유개소에 부착되는 ASA Type이 있으며
각인된 Code 번호가 늘어남에 따라 약 2배의 비율로 유량이 증가하도록 되어 있습니다.
|
 |
NO | PART
NAME |
1 | PUMP
UNIT |
2 | LINE
FILTER (ALF-8) |
3 | DISTRIBUTOR(DB) |
4 | DISTRIBUTOR(VB) |
5 | TEE(KD) |
6 | FLOW
UNIT(AJB, ASA) |
7 | MINE
PIPE(Ø6) |
8 | BRANCH
PIPE(Ø4) |
|
|
|
