강제 순환 급유 SYSTEM |
|
특 징
1. 각종 산업설비의 구동장치(Bearing 치차부,습동부)에 적정량, 압력, 온도 등 죄적의 윤활급유에 적합합니다.
2. 비용절감 및 설비의 관리 수명연장에 꼭 필요한 System입니다.
용 도
제지기계, 건열기계, 광산설비, 대형 감속기, 압연설비, 섬유기계, 소성가공기, 대형 송풍기등
장치설명
제지설비의 가장 중요한 구성요소중의 하나인 윤활 및 냉각을 목적으로 한 Oil순환 System입니다.
Wet Part 및 Dryer Part의 치차 접동면 및 치차축 Bearing dryer Cylinder의 Bearing
Housing등의 윤활개소에 각기 알맞은 양을 조절하여 연속 급유하고 Tank에 복귀시키는 System으로서 윤활관리
및 설비의 수명을 극대화 합니다.
윤활유의 순환시 Filtering, 항온 System을 내재하였으며, 압력저하 및 윤활유 부족, 기타 System의 관리자가
사전에 조치케 합니다.

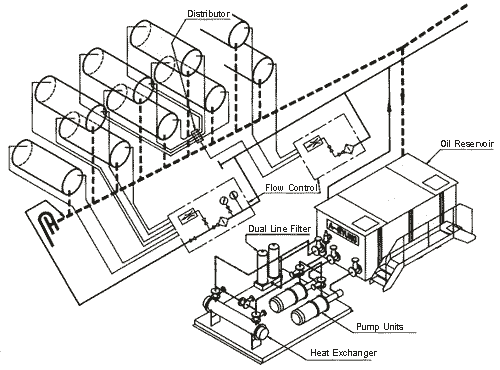

외형도
|
|
구성기기 |
OIL RESERVOIR | OIL
TANK | DUAL LINE FILTER | 절환식 FILTER |
PUMP UNITS | UNIT | FLOW CONTROL | 유량 조절기 |
HEAT EXCHANGER | 수냉식
열 교환기 | DISTRIBUTOR | 분배변 |
개 요
강제순환급유장치는 각종 산업설비의 구동장치(Bearing부, 치차부, 습동부)에 적정량,압력,온도 등 최적의 윤활급유
조건을 공급하므로서 설비의 관리, 수명연장에 꼭 필요한 장치이다.
제지기계 대형감속기 소성가공기 건열기계 대형송풍기 강산설비 섬유기계
주요 구성품 |
OIL TANK | 토출량의 약 20~30배 | 접속배관
ⓐ급유구 ⓑ복귀구
ⓒ냉각수입구 ⓓ냉각수 출구
ⓔ취출구 ⓕTANK배출구
ⓖ증기출구 ⓗ증기입구
|
PUMP 부 | 토출압
5kgf/㎠(GEAR PUMP) |
OIL HEATER | 전기식,
STEAM식 (포화증기) |
OIL COOLER | 냉각능력
50℃→40℃ |
냉각수 | Max
32℃(2.5kgf/㎠), 공업용수 |
압축공기 | 공장용
5kgf/㎠ |
사용유 | ISO
VG 32~320 |
|

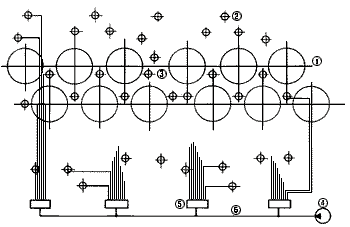

배관계획도 |
 |
제지기계의 드라이어부
①Dryer -Roll
②Stretcher-Roll
③Canvas-Roll
④Pump Ass'y
⑤Sight Glass Pannel
⑥Line(Pipe)
- 그 외 노즐, 기어박스 등 시스템에 맞춘 구동부위 포함.
|
|
사 양 |
구 분 | 급유량 | TANK용량 | 전동기출력 | 급유관경 | 복귀관경 | 냉각수량 | 비고 |
ALU-50-E | 50ℓ/min | 1000L | 1.5Kw | 32A | 100A | 75ℓ/min | |
ALU-100-E | 100 | 2000 | 3.7 | 40 | 125 | 150 | |
ALU-125-E | 125 | 3700 | 3.7 | 50 | 125 | 200 | |
ALU-200-E | 200 | 6000 | 5.5 | 65 | 200 | 300 | |
ALU-250-E | 250 | 7500 | 7.5 | 65 | 200 | 375 | |
ALU-330-E | 330 | 10000 | 11 | 80 | 200 | 500 | |
ALU-500-E | 500 | 15000 | 15 | 80 | 250 | 750 | |
|
|
