T-Rotor펌프 사용상 주의 사항 |
|
 |
Pump의 설치장소
- Pump의 설치장소는 통풍이 잘되고 온도, 습도가 적은 장소를 택하고
Pump의 위치는 Tank보다 약간 높은
곳에 설치하십시오.
시운전시 주의 사항
- 초기 시운전시 라인에 들어있는 공기를 빼주시기 바랍니다. 공기주입으로 인한 진공상태는 리데나를 파손시킵니다.
토출량, 점도,
회전수
- Pump의 토출량은 회전수에 비례하며 적정회전수는 1000-1800rpm, 점도는 37.8℃에서 20∼70cst입니다.
흡입측 배관
- 흡입측 배관시 Air혼입이 되지 않도록 완전하게 Sealing을 하여 주시고 Elbow, Valve, Cock등의
사용은
가능한한 줄이십시오. 또한 흡입측관은 굵고 짧게하고 흡입속도는 1.5m/sec이하가 되도록 하십시오
흡입측 Filter
- 흡입측에는 반드시 60MESH 이상의 Filter를 사용하고 흡입압력은 0∼0.15kg/㎤이gkrk 되도록 하며
여과면적을 Pump 토출량의 2배 이상으로 하여 주십시오.
토출측 배관
- 토출측 배관은 유속이 3m/sec 이하가 되도록 하며 배관경이 작아 유속이 빠르면 Pump에
필요이상의
부하가 걸리고 유량이 감소하며 유온상승의 원인이 됩니다.

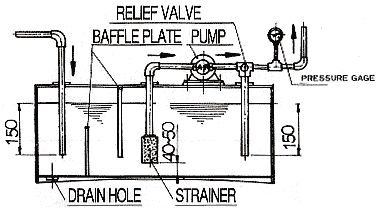

Oil Tank
- 오일탱크의 용량은 펌프의 분당 토출량의 3배 이상으로 하고 반드시 유면계를 부착하십시오.
Tank용량이 너무 적으면 유온이 상승하고 열화가 빠르며 흡입불량의 원인이 됩니다.
- 또한 흡입 Filter와 Drain Pipe와의 거리는 최대한 멀게 하여주시고 기포 및 이물질 혼입을
방지하기 위하여
Tank내에 2개이상의 격판을 설치하여 주십시오.
유속 계산
◎ 흡입속도 1.5m/sec이하
◎ 토출속도 3m/sec이하
◎ V = (4Q) / (πd2)
V : 유속(m/sec)
Q : 유량 (m3/sec)
d : 관의 내경(m)
Motor 선정시
주의사항
- 펌프의 토출량이 많아지거나 압력이 높아질수록 Motor의 소비동력은 증가합니다.
- 같은 종류의 Oil도 온도가 낮아지면 점도가 높아져 Motor의 소비동력은 증가합니다.(25°~40° 기준)
소요전력의 계산
- Pump의 소요전력은 Pump의 수동력외에도 Oil의 점도와 온도에 의해 변화됨으로(계절적 영향도 고려)
소요동력을 산출할 때는 최악의 경우를 기준으로 하여 계산하십시오.
- 소요동력 계산식(수동력)
Lm = (P . Q) / (612 . η) (KW) Lm = (P . Q) / (450 . η) (HP)
P : 토출압력(kg/㎠) Q : 토출량(ℓ/min)
η : 계수(펌프최대효율) |
토출 압력 | 계 수(η) |
0~3(Kg/cm2) | 0.2~0.25 |
3~5(Kg/cm2) | 0.25~0.3 |
5~8(Kg/cm2) | 0.3~0.35 |
8~10(Kg/cm2) | 0.35~0.45 |
10~20(Kg/cm2) | 0.45~0.55 |
20 이상(Kg/cm2) | 0.55~0.65 |
|
|
