 ACP-F |
 |
|
 모델 |
|
|
|
 ACP-F Type은 침수식 펌프로서 별도의 오일 마중이 필요치 않고, 흡입력이 좋으며, 메카니컬실(Mechanical-seal)이 적용되지 않아 공회전에 의한 고장발생이 없다.
외관이 콤팩트하여 범용 공작기계에 널리 사용된다.
펌프 설치 시 이물질의 혼입으로 인한 흡입저하를 방지하기 위하여 탱크의 배출측과 흡입측 사이에 격판을 설치하고, 펌프 Casing과 탱크 밑면과는 30mm이상 틈새를 유지하여야 한다. |
|
| 사양 |
|
|
타 입 |
ACP-60F |
ACP-100F |
ACP-180F |
ACP-250F |
ACP-400F |
|
모터출력(Kw) |
0.06 |
0.1 |
0.18 |
0.25 |
0.4 |
| 상수 |
ø3 |
ø3 |
ø3 |
ø3 |
ø3 |
| 극수(P) |
2 |
2 |
2 |
2 |
2 |
|
전압(V) |
200 |
220 |
200 |
220 |
200 |
220 |
200 |
220 |
200~230/
380~415 |
220~240/
380~440 |
|
주파수(Hz) |
50 |
60 |
50 |
60 |
50 |
60 |
50 |
60 |
50 |
60 |
|
전류(A) |
0.35 |
0.35 |
0.5 |
0.5 |
0.9 |
1.0 |
1.4 |
1.5 |
3.5~3.3/
2.1~1.9 |
3.6~3.4/
2.2~2.0 |
|
유량(ℓ/min) |
25 |
32 |
37 |
47 |
75 |
90 |
110 |
150 |
140 |
200 |
|
양정(m) |
2 |
2 |
3 |
4 |
5 |
|
토출구(Ps) |
⅜" |
⅜" |
½" |
¾" |
1" |
|
제품중량(Kg) |
6.5 |
7.0 |
10.5 |
14.0 |
18.5 | |
|

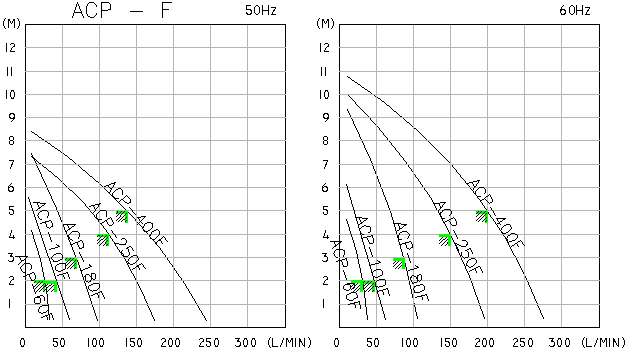

| 성능곡선 |
|
 |
|

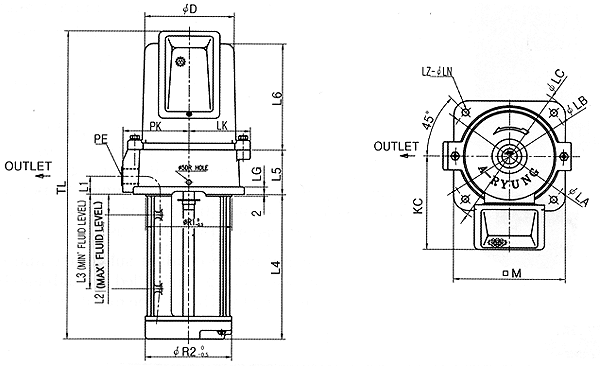

| 외형치수 |
|
| ACP-60F, 100F, 180F, 250F |
|
|

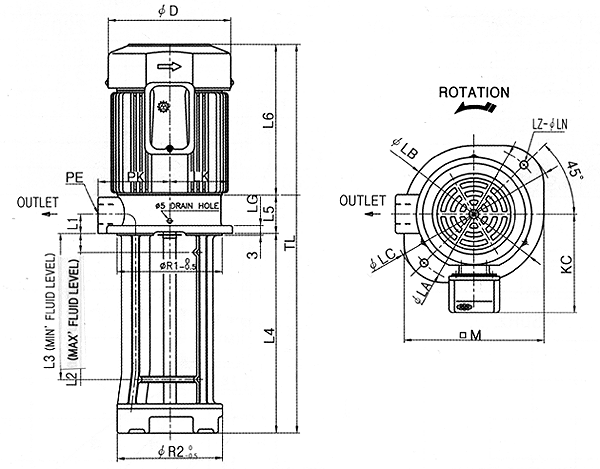

| ACP-400F |
|
|
| Dimension |
| Type |
øD |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
LK |
PK |
KC |
PE |
øLA |
øLB |
øLC |
LG |
M |
øR1 |
øR2 |
TL |
LZ-LN |
| ACP-60F |
93 |
19 |
22 |
100 |
153 |
48 |
114 |
6 |
69 |
95 |
PS3/8" |
132
(130) |
130
(130) |
152 |
8 |
119 |
90 |
90 |
315 |
4-ø7 |
| ACP-100F |
93 |
19 |
22 |
100 |
158 |
48 |
114 |
64 |
69 |
95 |
PS3/8" |
132
(130) |
134
(130) |
152 |
8 |
119 |
90 |
90 |
320 |
4-ø7 |
| ACP-180F |
120 |
20 |
25 |
118 |
180 |
50 |
132 |
80 |
80 |
105 |
PS1/2" |
160
(160) |
134
(160) |
182 |
10 |
160 |
115 |
115 |
362 |
4-ø10 |
| ACP-250F |
120 |
25 |
25 |
165 |
257 |
63 |
132 |
80 |
80 |
105 |
PS3/4" |
160
(160) |
170
(160) |
205 |
10 |
160 |
134 |
134 |
452 |
4-ø10 |
| ACP-400F |
158 |
30 |
27 |
210 |
280 |
59 |
191 |
75 |
100 |
130 |
PS1" |
180
(180) |
- |
210 |
10 |
180 |
152 |
146 |
530 |
2-ø10 | |
|
|
