AR1-F

모델


AR1-F Series는 펌프의 회전방향의 정, 역에 관계없이 흡입, 토출의 방향이 항상 일정하게 이루어지는 가역식 펌프이다.

주 용도는 공작기계, 산업기계, 기타 범용기계의 윤활 공급용으로 적합하다.

사양

형 식

토출량(ℓ/min)

허용최대압력
(㎏/㎠)

허용 회전수
(rpm)

구경
(흡,토출구)

 중량(㎏)
1000rpm 1800rpm

AR1-2F

2.0

3.6

5

500~2000

PT 1/4"

 1.2
AR1-3F 2.5 4.5 5 500~2000 PT 1/4" 1.3

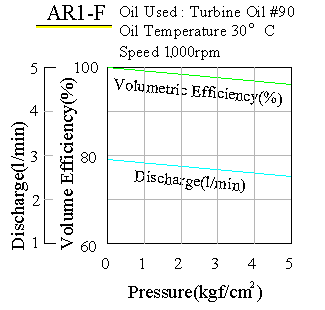

성능곡선

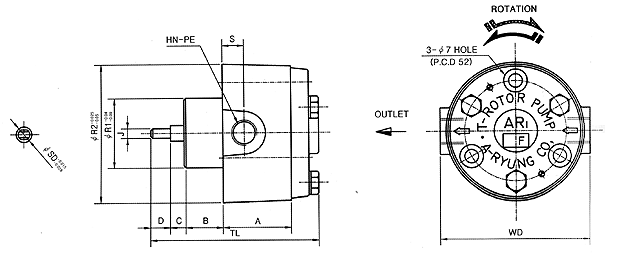

외형치수
AR1-2F,3F
Dimension
Type A B C D J øR1 øR2 S SD TL WD HN-PE
AR1-2F 32 20 7 10 5 36 67 11 8 83 77 2-PT1/4
AR1-3F 35 20 7 10 5 36 67 11 8 86 77 2-PT1/4
