 VB |
|
 모델
|
|
|
|
|
|
| Check valve attachment |
| Distributing points |
| Distributor Type |
|
|
|
VB Type은 비례적 Distributor로서 저항식 Pump와 조합하여 사용한다.
이 분배변은 각 Point마다 유량
조절변이 있어 윤활개소의 소요량에 따라 유량조절이 가능하다.
VB-C TYPE은 CHECK VALVE가
내장되어 OIL이 역류하는 것을 방지한다. |
|
| 사양 |
|
| Ref, NO |
구수 |
토출구경 |
Ref, NO |
구수 |
토출구경 |
| VB-2 |
2 |
PT1/8" |
VB-2C |
2 |
M8×1.0P |
| VB-3 |
3 |
PT1/8" |
VB-3C |
3 |
M8×1.0P |
| VB-4 |
4 |
PT1/8" |
VB-4C |
4 |
M8×1.0P |
| VB-5 |
5 |
PT1/8" |
VB-5C |
5 |
M8×1.0P |
| VB-6 |
6 |
PT1/8" |
VB-6C |
6 |
M8×1.0P |
| VB-8 |
8 |
PT1/8" |
VB-8C |
8 |
M8×1.0P |
|
|
| 외형치수
|
|

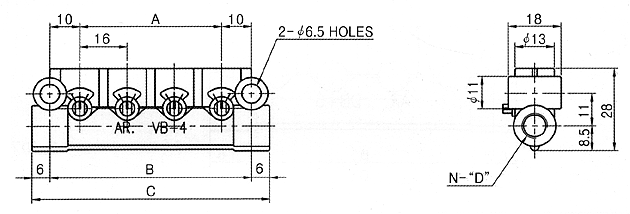

| VB-2,3,4,5,6,8 |
|

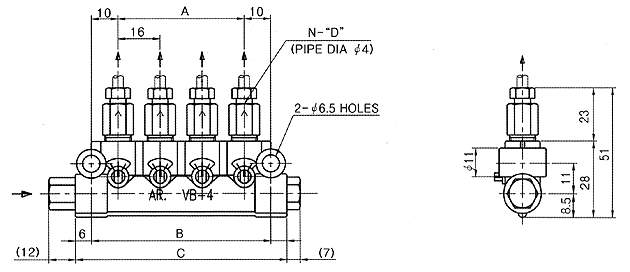

| VB-2C,3C,4C,5C,6C,8C |
|
| Dimension |
| TYPE |
POINT |
DIMENSION |
Net Weight(g) |
| A |
B |
C |
D |
N |
| VB-2 |
2 |
16 |
36 |
48 |
PT1/8" |
4 |
64 |
| VB-3 |
3 |
32 |
52 |
64 |
PT1/8" |
5 |
85 |
| VB-4 |
4 |
48 |
68 |
80 |
PT1/8" |
6 |
102 |
| VB-5 |
5 |
64 |
84 |
96 |
PT1/8" |
7 |
123 |
| VB-6 |
6 |
80 |
100 |
112 |
PT1/8" |
8 |
140 |
| VB-8 |
8 |
112 |
132 |
144 |
PT1/8" |
10 |
183 |
| VB-2C |
2 |
16 |
36 |
48 |
M8×1.0P |
2 |
103 |
| VB-3C |
3 |
32 |
52 |
64 |
M8×1.0P |
3 |
138 |
| VB-4C |
4 |
48 |
68 |
80 |
M8×1.0P |
4 |
154 |
| VB-5C |
5 |
64 |
84 |
96 |
M8×1.0P |
5 |
210 |
| VB-6C |
6 |
80 |
100 |
112 |
M8×1.0P |
6 |
241 |
| VB-8C |
8 |
112 |
132 |
144 |
M8×1.0P |
8 |
309 |
|
|
|
