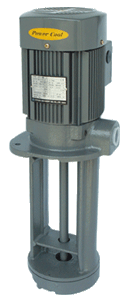

ACP-HF

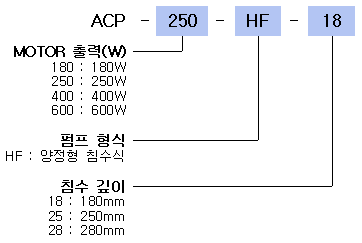

모델


ACP-HF Type은 ACP-F Type 보다 다소 양정이 요구되는 공작기계에 사용되고 침수식 펌프로서 별도의 오일 마중이 필요치 않고, 흡입력이 좋으며, 메카니컬 실 (Mechanical-seal)이 적용되지 않아 공회전에 의한 고장발생이 없다.

외관이 콤팩트하여 범용 공작기계에 널리 사용된다.

펌프설치시 이물질의 혼입으로 인한 흡입저하를 방지하기 위하여 탱크의 배출측과 흡입측 사이에 격판을 설치하고, 펌프 Casing과 탱크 밑면과는 30mm이상 틈새를 유지하여야 한다.


사양

타 ?입

ACP-180HF 18, 25

ACP-250HF 18, 25

ACP-400HF 18, 28

ACP-600HF 18, 28

모터출력(Kw)

0.18

0.25

0.4

0.6

상수 ø3 ø3 ø3 ø3
극수(P) 2 2 2 2

전압(V)

200

220

200

220

200~230/
380~415

220~240/
380~440

200~230/
380~415

220~240/
380~440

주파수(Hz)

50

60

50

60

50

60

50

60

전류(A)

1.3

1.4

1.5

1.6

3.5~3.3/
2.1~1.9

3.6~3.4/
2.2~2.0

3.5~3.3/
2.1~1.9

3.6~3.4/
2.2~2.0

양정(m)

9

13

9

13

10

15

10

15

유량(ℓ/min)

20

20

40

80

토출구(Ps)

½"

¾"

1"

1"

제품중량(Kg)

10.9/11.8

12.0/13.0

18.0/19.1

19.0/20.0

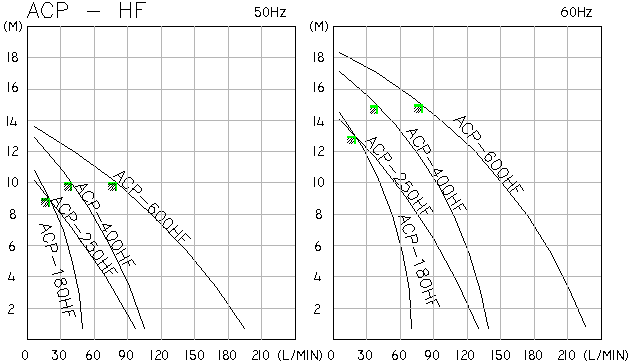

성능곡선


외형치수

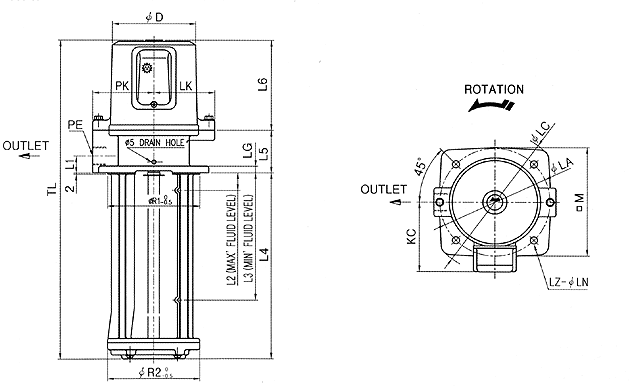

ACP-180HF, 250HF

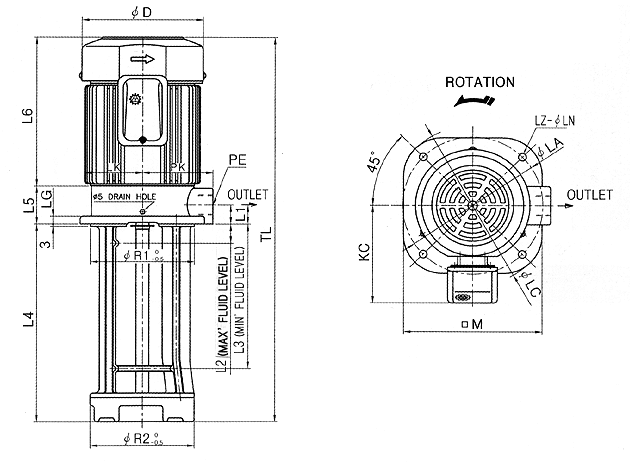

ACP-400HF, 600HF
Dimension
Type øD L1 L2 L3 L4 L5 L6 LK PK KC PE øLA øLC LG M øR1 TL LZ-LN
ACP-180HF18 120 25 25 130 180 50 132 80 80 105 PS1/2" 160 205 10 142 134 362 4-ø10
ACP-180HF25 120 25 25 190 250 50 132 80 80 105 PS1/2" 160 205 10 142 134 432 4-ø10
ACP-250HF18 120 25 25 120 180 50 132 80 80 105 PS3/4" 160 205 10 142 134 362 4-ø10
ACP-250HF25 120 25 25 190 250 50 132 80 80 105 PS3/4" 160 205 10 142 134 432 4-ø10
ACP-400HF18 158 30 30 123 180 59 191 75 100 130 PS1" 180 210 10 182 152 430 4-ø10
ACP-400HF28 158 30 30 223 280 59 191 75 100 130 PS1" 180 210 10 182 152 530 4-ø10
ACP-600HF18 158 30 30 123 180 59 191 75 100 130 PS1" 180 210 10 182 152 430 4-ø10
ACP-600HF28 158 30 30 223 280 59 191 75 100 130 PS1" 180 210 10 182 152 530 4-ø10
