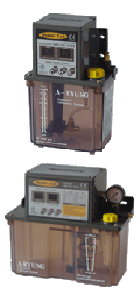

 AMGP-01A |
|
 모델
|
|
|
|
AMGP-01A, 01AF-T03형 윤활 펌프는 자체 내장된 Digital Controller Timer에 의해 간헐적으로 급유되는
펌프로서 비례식 분배면(DB,VB Type)과 Flow unit와 조합하여 사용된다. 공작기계 및 섬유기계, 인쇄기계 등 각종 산업설비에
널리 적용된다.
Time 설정방법이 Soft Button식으로
되어 있어 조작이 편리하며 작동상태가 FND표시 창에 설정된 시간 및 작동상태가 수치로 표시되어 작동여부를 쉽게 식별할 수가 있다.
AMGP-01AF-T03-T형은 01AF-T03
윤활펌프와 제어방법은 동일하나 별도의 탈압밸브가 내장된 정량식 펌프로서 정량식 분배변(ARD-340,ARD-350,PVO Type)과
조합하여 사용된다. |
|
| 사양 |
|
| 구분 |
01A |
01AF |
01AF-T03 |
01AF-T |
01AF-T03-T |
| Motor출력(W) |
15W |
15W |
25W |
15W |
25W |
| 상수(Phase) |
1 |
1 |
1 |
1 |
1 |
| Fuse(A) |
3A |
3A |
3A |
3A |
3A |
| 전압(V) |
100/100 |
200/200 |
100/110 |
200/220 |
100/110 |
200/220 |
100/110 |
200/220 |
100/110 |
200/220 |
| 주파수(Hz) |
50/60 |
50/60 |
50/60 |
50/60 |
50/60 |
50/60 |
50/60 |
50/60 |
50/60 |
50/60 |
| 전류(A) |
1.0/1.2 |
0.5/0.6 |
1.0/1.2 |
0.5/0.6 |
1.7/1.8 |
0.8/0.9 |
1.0/1.2 |
0.5/0.6 |
1.7/1.8 |
0.8/0.9 |
| 토출량(cc/min) |
85/100 |
85/100 |
85/100 |
85/100 |
125/150 |
125/150 |
85/100 |
85/100 |
125/150 |
125/150 |
| 상용압력(kgf/㎠) |
8 |
8 |
8 |
15 |
15 |
| 압력범위(kgf/㎠) |
2~17 |
2~17 |
2~20 |
2~17 |
2~20 |
| 탈압밸브 |
|
|
|
내장 |
내장 |
| Tank 용량 |
1.8ℓ |
1.8ℓ |
3ℓ |
1.8ℓ |
3ℓ |
| Float 스위치 |
|
내장 |
내장 |
내장 |
내장 |
| 윤활방식 |
비례식 |
비례식 |
비례식 |
정량식 |
정량식 |
| 표준배관경 |
ø4(PT/1/8") |
ø4(PT/1/8") |
ø6(PT/1/8") |
ø4(PT/1/8") |
ø6(PT/1/8") |
| 제어방식 |
Digital Timer |
Digital Timer |
Digital Timer |
Digital Timer |
Digital Timer |
| Interval 범위 |
1~99min |
1~99min |
1~99min |
1~99min |
1~99min |
| Discharge 범위 |
1~99sec |
1~99sec |
1~99sec |
1~99sec |
1~99sec |
| 제품중량(kg) |
2.8 |
2.8 |
4.7 |
2.8 |
4.7 |
|
|
| 외형치수
|
|

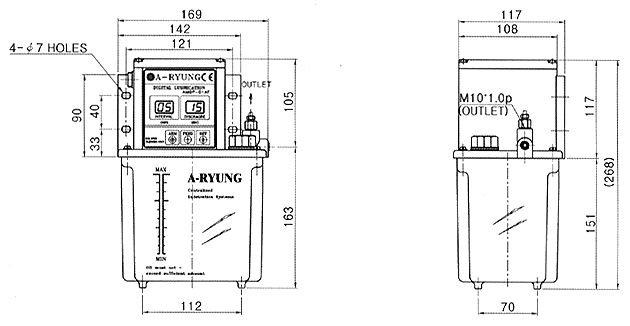

| AMGP-01A,01AF |
|

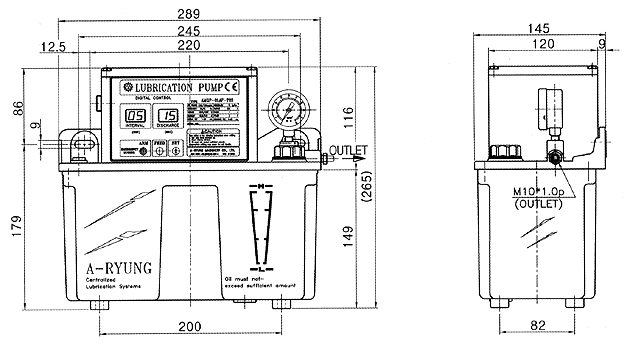

| AMGP-01AF-T03,01AF-T03-T |
|
|
|
