 AMGP-NS |
|
 모델
|
|
|
|
|
|
| Motor 전압 |
| Tank 용량 |
| Pump Type |
| A-RYUNG Motor Gear Pump |
|
|
|
AMGP-01NS형 윤활펌프는 기계측 제어장치에 의해 간헐적으로 급유되는 정량식 윤활급유 펌프로서 정량식 분배변(ARD-340,ARD-350,PVO
type)과 조합하여 사용된다.
Pressure switch, Float
switch, Push Button Switch가 단자대에 연결되어 있으며 이 단자를 기계측 제어장치와 연결하여 Oil부족, 압력저하
등의 펌프 이상동작을 쉽게 식별할 수 있다. |
|
| 사양 |
|
| 구분 |
01NS |
01NS-T03 |
| Motor출력(W) |
25 |
25 |
| 상수(Phase) |
1 |
1 |
| 극수(P) |
2 |
2 |
| 전압(V) |
100/100 |
200/200 |
100/110 |
200/220 |
| 주파수(Hz) |
50/60 |
50/60 |
50/60 |
50/60 |
| 전류(A) |
1.7/1.8 |
0.8/0.9 |
1.7/1.8 |
0.8/0.9 |
| 토출량(cc/min) |
125/150 |
125/150 |
125/150 |
125/150 |
| Tank 용량(ℓ) |
1.8ℓ |
1.8ℓ |
| 표준배관경 |
PT1/8"(ø6) |
PT1/8"(ø6) |
| Float S/W |
내장 |
내장 |
| 압력 게이지 |
내장 |
내장 |
| 탈압 밸브 |
내장 |
내장 |
| 압력범위(kgf/㎠) |
2~17 |
2~17 |
| 상용압력(kgf/㎠) |
15 |
15 |
| 제어방식 |
Monitoring |
Monitoring |
| 윤활방식 |
정량식 |
정량식 |
| 제품중량(kg) |
3.0 |
4.0 |
|
|
| 외형치수
|
|

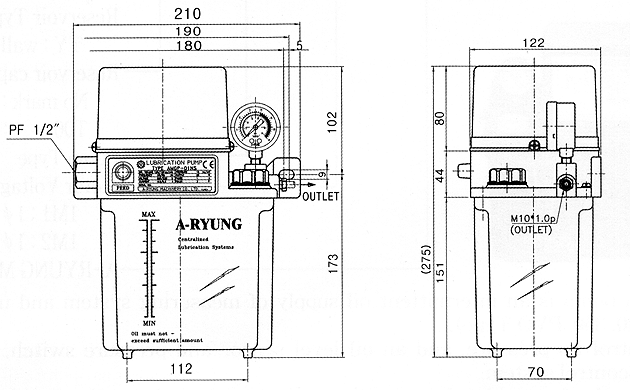

| AMGP-01NS |
|

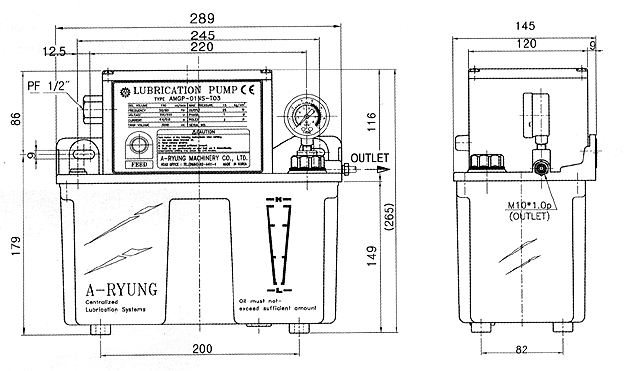

| AMGP-01NS-T03 |
|

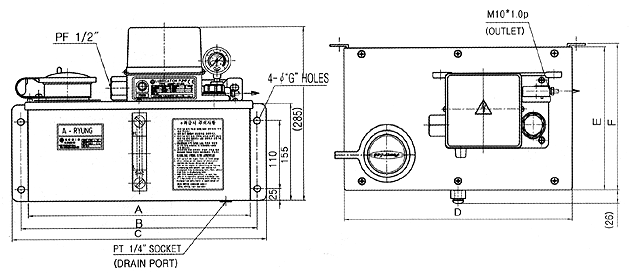

| AMGP-01NS-T06-TY/01NS-T12-TY/01NS-T20-TY |
|
| Dimension |
| Type |
A |
B |
C |
D |
E |
F |
G |
Net Weight(kg) |
| AMGP-01NS-T06 |
300 |
320 |
346 |
310 |
195 |
210 |
9.5 |
7.9 |
| AMGP-01NS-T12 |
363 |
386 |
410 |
373 |
234 |
240 |
11 |
9.0 |
| AMGP-01NS-T20 |
470 |
500 |
520 |
480 |
317 |
322 |
12 |
15.0 |
|
|
|
